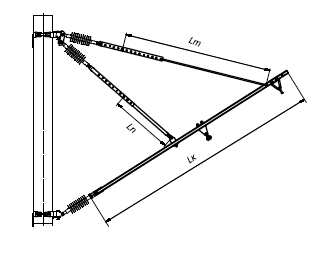

Консоль ИР-5-п — изолированная наклонная швеллерная с растянутой тягой с подкосом с нормальным или удлиненным бугелем. Предназначена для контактных подвесок по проектам КС-160 переменного тока. Консоль имеет 10 исполнений, состоит из кронштейна (швеллер №5), подкоса и тяги.
| Обозначение | Марка | Род тока КС | Длина кронштейна Lk, мм | Длина тяги, Lт, мм | Длина подкоса, Lп, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ТП 02.20.000-00 | ИP-II-5-п | перем. | 3700.0 | 2350.0 | 1000.0 | 63,50 |
| ТП 02.20.000-01 | ИP-III-5-п | перем. | 4200.0 | 2800.0 | 1000.0 | 74,46 |
| ТП 02.20.000-02 | ИP-IV-5-п | перем. | 4700.0 | 3350.0 | 1400.0 | 81,93 |
| ТП 02.20.000-03 | ИP-V-5-п | перем. | 5200.0 | 3900.0 | 1400.0 | 87,90 |
| ТП 02.20.000-04 | ИP-VI-5-п | перем. | 5900.0 | 4600.0 | 2000.0 | 98,37 |
| ТП 02.20.000-05 | ИP-IIу-5-п | перем. | 3700.0 | 1800.0 | 1000.0 | 68,53 |
| ТП 02.20.000-06 | ИP-IIIу-5-п | перем. | 4200.0 | 2350.0 | 1000.0 | 90,24 |
| ТП 02.20.000-07 | ИP-IVу-5-п | перем. | 4700.0 | 3350.0 | 1400.0 | 98.64 |
| ТП 02.20.000-08 | ИP-Vу-5-п | перем. | 5200.0 | 3900.0 | 1400.0 | 104,61 |
| ТП 02.20.000-09 | ИP-VIу-5-п | перем. | 5900.0 | 4350.0 | 2000.0 | 114,56 |
