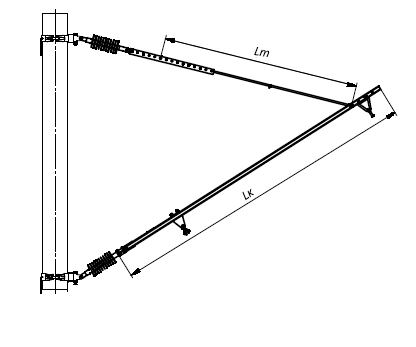

Консоль ИР-6,5 — изолированная наклонная швеллерная с растянутой тягой без подкоса с нормальным или удлиненным бугелем. Предназначена для контактных подвесок по проектам КС-160 переменного тока. Консоль имеет 10 исполнений, состоит из кронштейна (швеллер №6,5) и тяги.
| Обозначение | Марка | Род тока КС | Длина кронштейна Lk, мм | Длина тяги, Lт, мм | Длина подкоса, Lп, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ТП 02.14.000 | ИP-II-6.5 | перем. | 3700.0 | 2350.0 | 62.0 | |
| ТП 02.14.000-01 | ИP-III-6.5 | перем. | 4200.0 | 2800.0 | 69.03 | |
| ТП 02.14.000-02 | ИP-IV-6.5 | перем. | 4700.0 | 3350.0 | 76.06 | |
| ТП 02.14.000-03 | ИP-V-6.5 | перем. | 5200.0 | 3900.0 | 83.08 | |
| ТП 02.14.000-04 | ИP-VI-6.5 | перем. | 5900.0 | 4600.0 | 92.78 | |
| ТП 02.14.000-05 | ИP-IIу-6.5 | перем. | 3700.0 | 1800.0 | 62.04 | |
| ТП 02.14.000-06 | ИP-IIIу-6.5 | перем. | 4200.0 | 2350.0 | 69.26 | |
| ТП 02.14.000-07 | ИP-IVу-6.5 | перем. | 4700.0 | 3350.0 | 77.22 | |
| ТП 02.14.000-08 | ИP-Vу-6.5 | перем. | 5200.0 | 3900.0 | 84.25 | |
| ТП 02.14.000-09 | ИP-VIу-6.5 | перем. | 5900.0 | 4350.0 | 93.43 |
