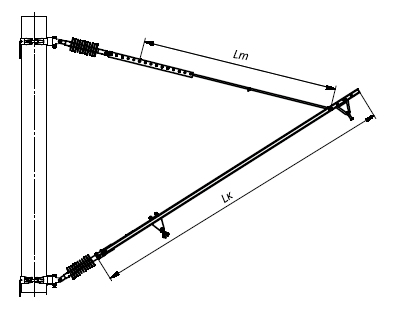

Консоль ИР-5 — изолированная наклонная швеллерная с растянутой тягой без подкоса с нормальным или удлиненным бугелем. Предназначена для контактных подвесок по проектам КС-160 переменного тока. Консоль имеет 6 исполнений, состоит из кронштейна (швеллер №5) и тяги.
| Обозначение | Марка | Род тока КС | Длина кронштейна Lk, мм | Длина тяги, Lт, мм | Длина подкоса, Lп, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ТП 02.13.000 | ИР-II-5 | перем. | 3700,0 | 2350,0 | 54,45 | |
| ТП 02.13.000-01 | ИР-III-5 | перем. | 4200,0 | 2800,0 | 60,41 | |
| ТП 02.13.000-02 | ИP-IV-5 | перем. | 4700,0 | 3350,0 | 66,38 | |
| ТП 02.13.000-03 | ИР-IIу-5 | перем. | 3700,0 | 1800,0 | 54,48 | |
| ТП 02.13.000-04 | ИР-IIIу-5 | перем. | 4200,0 | 2350,0 | 60,64 | |
| ТП 02.13.000-05 | ИР-IVy-5 | перем. | 4700,0 | 3350,0 | 67,54 |
