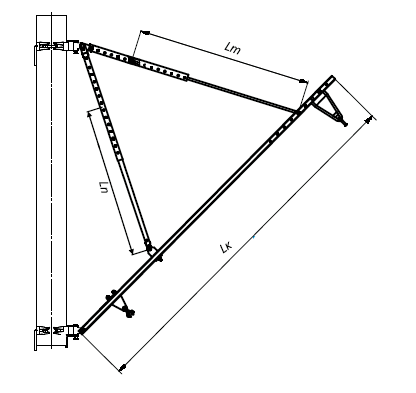

Консоль НР-п-5 (НР-п-5К) — неизолированная наклонная швеллерная с растянутой тягой, с подкосом, с нормальным или коротким бугелем. Предназначена для контактных подвесок по проектам КС-160 постоянного и переменного тока. Консоль имеет 14 исполнений, состоит из кронштейна (швеллер №5), подкоса и растянутой тяги.
|
Обозначение
|
Марка
|
Род тока КС
|
Длина кронштейна Lk, мм
|
Длина тяги, Lт, мм
|
Длина подкоса, Lп, мм
|
Масса, кг
|
|
ТП 02.06.000
|
НР-0п-5
|
перем., постоян
|
3600,0
|
1750,0
|
1200,0
|
66,89
|
|
ТП 02.06.000-01
|
НР-Iп-5
|
перем., постоян
|
4580,0
|
2350,0
|
1200,0
|
78,08
|
|
ТП 02.06.000-02
|
НР-IIп-5
|
перем., постоян
|
5130,0
|
3094,0
|
1300,0
|
87,25
|
|
ТП 02.06.000-03
|
НР-IIIп-5
|
постоянный
|
6130,0
|
4094,0
|
1800,0
|
101,51
|
|
ТП 02.06.000-04
|
HР-IIIп-5-25
|
переменный
|
6130,0
|
4094,0
|
1800,0
|
102,78
|
|
ТП 02.06.000-05
|
HР-IVп-5
|
постоянный
|
7030,0
|
5188,0
|
2100,0
|
115,70
|
|
ТП 02.06.000-06
|
HР-IVп-5-25
|
переменный
|
7030,0
|
5188,0
|
2100,0
|
116,97
|
|
ТП 02.06.000-07
|
НР-0п-5К
|
перем., постоян
|
3600,0
|
1750,0
|
1200,0
|
65,72
|
|
ТП 02.06.000-08
|
HР-Iп-5K
|
перем., постоян
|
4580,0
|
2350,0
|
1200,0
|
76,92
|
|
ТП 02.06.000-09
|
HР-IIп-5K
|
перем., постоян
|
5130,0
|
3094,0
|
1300,0
|
86,09
|
|
ТП 02.06.000-10
|
HР-IIIп-5K
|
постоянный
|
6130,0
|
4094,0
|
1800,0
|
100,35
|
|
ТП 02.06.000-11
|
НР-IIIп-5К-25
|
переменный
|
6130,0
|
4094,0
|
1800,0
|
101,62
|
|
ТП 02.06.000-12
|
HР-IVп-5K
|
постоянный
|
7030,0
|
5188,0
|
2100,0
|
114,54
|
|
ТП 02.06.000-13
|
HР-IVп-5K-25
|
переменный
|
7030,0
|
5188,0
|
2100,0
|
