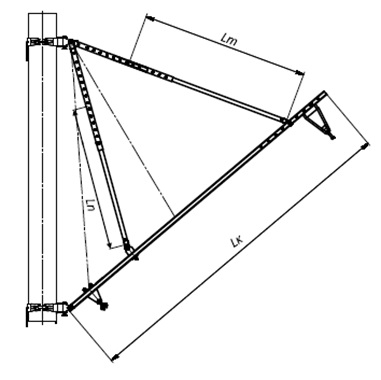

Консоль НC-6,5п — неизолированная наклонная швеллерная со сжатой тягой, с подкосом, с нормальным или коротким бугелем. Предназначена для контактных подвесок по проектам КС-160 постоянного и переменного тока. Консоль имеет 14 исполнений, состоит из кронштейна (швеллер №6,5) , тяги и подкоса.
|
Обозначение
|
Марка
|
Род тока КС
|
Длина кронштейна Lk, мм
|
Длина тяги, Lт, мм
|
Длина подкоса, Lп, мм
|
Масса, кг
|
|
ТП 02.04.000
|
НС-0п-6,5
|
перем., постоян
|
3600.0
|
1800.0
|
1200.0
|
77.37
|
|
ТП 02.04.000-01
|
НС-Iп-6,5
|
перем., постоян
|
4580.0
|
2400,0
|
1200.0
|
91.37
|
|
ТП 02.04.000-02
|
НС-IIп-6,5
|
перем., постоян
|
5130.0
|
3200,0
|
1300.0
|
101.23
|
|
ТП 02.04.000-03
|
НС-IIIп-6,5
|
постоянный
|
6130.0
|
4200,0
|
1800.0
|
118.85
|
|
ТП 02.04.000-04
|
HC-IIIп-6,5-25,0
|
переменный
|
6130.0
|
4200,0
|
1800.0
|
120.12
|
|
ТП 02.04.000-05
|
HC-IVп-6,5
|
постоянный
|
7030.0
|
5200,0
|
2100.0
|
134.34
|
|
ТП 02.04.000-06
|
HC-IVп-6,5-25,0
|
переменный
|
7030.0
|
5200,0
|
2100.0
|
135.61
|
|
ТП 02.04.000-07
|
НС-0п-6,5К
|
перем., постоян
|
3600.0
|
1800,0
|
1200.0
|
76.20
|
|
ТП 02.04.000-08
|
HC-Iп-6,5K
|
перем., постоян
|
4580.0
|
2400,0
|
1200.0
|
90.21
|
|
ТП 02.04.000-09
|
HC-IIп-6,5K
|
перем., постоян
|
5130.0
|
3200,0
|
1300.0
|
100.07
|
|
ТП 02.04.000-10
|
HC-IIIп-6,5K
|
постоянный
|
6130.0
|
4200,0
|
1800.0
|
117.69
|
|
ТП 02.04.000-11
|
НС-IIIп-6,5К-25,0
|
переменный
|
6130.0
|
4200,0
|
1800.0
|
118.96
|
|
ТП 02.04.000-12
|
HC-IVп-6,5K
|
постоянный
|
7030.0
|
5200,0
|
2100.0
|
133.18
|
|
ТП 02.04.000-13
|
HC-IVп-6,5K-25,0
|
переменный
|
7030.0
|
5200,0
|
2100.0
|
134.45
|
