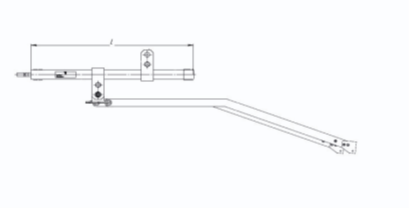

Фиксатор ФПИг-3.0 — фиксатор прямой применяется для неизолированных консолей постоянного тока 3,0 кВ. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с 2-мя контактными проводами. Фиксатор имеет 18 исполнений. Состоит из основного стержня фиксатора и 1-го дополнительного фиксатора , который крепятся к основному стержню на штампованой стойке высотой 155мм или 225мм (содержит литеру "у" в марке фиксатора). Применяется штампованная арматура
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФПИг-0-3.0 | ТП 03.31.000 | пост. | 800 | 14,6 |
| ФПИг-1-3.0 | ТП 03.31.000-01 | пост. | 1000 | 15,7 |
| ФПИг-2-3.0 | ТП 03.31.000-02 | пост. | 1200 | 16,8 |
| ФПИг-3-3.0 | ТП 03.31.000-03 | пост. | 1400 | 17,9 |
| ФПИг-4-3.0 | ТП 03.31.000-04 | пост. | 1600 | 19,0 |
| ФПИг-5-3.0 | ТП 03.31.000-05 | пост. | 1800 | 20,1 |
| ФПИг-6-3.0 | ТП 03.31.000-06 | пост. | 2000 | 21,2 |
| ФПИг-7-3.0 | ТП 03.31.000-07 | пост. | 2200 | 22,3 |
| ФПИг-8-3.0 | ТП 03.31.000-08 | пост. | 2400 | 23,4 |
| ФПИг-0у-3.0 | ТП 03.31.000-09 | пост. | 800 | 15,3 |
| ФПИг-1у-3.0 | ТП 03.31.000-10 | пост. | 1000 | 16,4 |
| ФПИг-2у-3.0 | ТП 03.31.000-11 | пост. | 1200 | 17,6 |
| ФПИг-Зу-3.0 | ТП 03.31.000-12 | пост. | 1400 | 18,7 |
| ФПИг-4у-3.0 | ТП 03.31.000-13 | пост. | 1600 | 19,8 |
| ФПИг-5у-3.0 | ТП 03.31.000-14 | пост. | 1800 | 20,9 |
| ФПИг-6у-3.0 | ТП 03.31.000-15 | пост. | 2000 | 22,0 |
| ФПИг-7у-3.0 | ТП 03.31.000-16 | пост. | 2200 | 23,1 |
| ФПИг-8у-3.0 | ТП 03.31.000-17 | пост. | 2400 | 24,2 |
