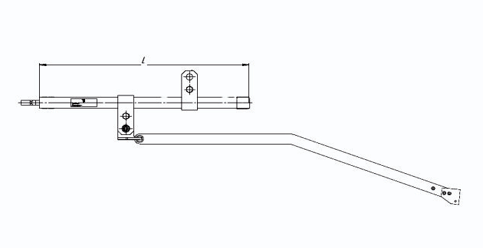

Фиксатор ФПИг-25.0 — фиксатор прямой применяется для неизолированных консолей переменного тока 25,0 кВ. Предназначен для контактных подвесок по проектам КС-160 переменного тока . Фиксатор имеет 18 исполнений. Состоит из основного стержня фиксатора и 1-го дополнительного фиксатора , который крепятся к основному стержню на штампованой стойке высотой 155мм или 225мм (содержит литеру "у" в марке фиксатора). Применяется штампованная арматура.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФПИг-0-25 | ТП 03.30.000 | перем. | 800 | 10,30 |
| ФП Иг-1-25 | ТП 03.30.000-01 | перем. | 1000 | 11,10 |
| ФПИг-2-25 | ТП 03.30.000-02 | перем. | 1200 | 11,80 |
| ФПИг-3-25 | ТП 03.30.000-03 | перем. | 1400 | 12,60 |
| ФПИг-4-25 | ТП 03.30.000-04 | перем. | 1600 | 13,30 |
| ФПИг-5-25 | ТП 03.30.000-05 | перем. | 1800 | 14,10 |
| ФПИг-6-25 | ТП 03.30.000-06 | перем. | 2000 | 14,80 |
| ФПИг-7-25 | ТП 03.30.000-07 | перем. | 2200 | 19,70 |
| ФПИг-8-25 | ТП 03.30.000-08 | перем. | 2400 | 20,80 |
| ФПИг-0у-25 | ТП 03.30.000-09 | перем. | 800 | 10,60 |
| ФПИг-1у-25 | ТП 03.30.000-10 | перем. | 1000 | 11,40 |
| ФПИг-2у-25 | ТП 03.30.000-11 | перем. | 1200 | 12,10 |
| ФПИг-Зу-25 | ТП 03.30.000-12 | перем. | 1400 | 12,90 |
| ФПИг-4у-25 | ТП 03.30.000-13 | перем. | 1600 | 13,60 |
| ФПИг-5у-25 | ТП 03.30.000-14 | перем. | 1800 | 14,40 |
| ФПИг-6у-25 | ТП 03.30.000-15 | перем. | 2000 | 15,10 |
| ФПИг-7у-25 | ТП 03.30.000-16 | перем. | 2200 | 20,00 |
| ФПИг-8у-25 | ТП 03.30.000-17 | перем. | 2400 | 21.1 |
