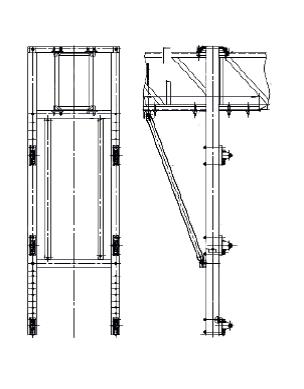

Консольные стойки СКФПС предназначены для крепления консолей и фиксаторов на ригели жестких поперечин с освещением в переходных опорных узлах контактной сети железной дороги.
|
Обозначение |
Марка стойки |
База ригеля, мм |
Допускаемая нагрузка, кН |
Масса стойки, кг |
|---|---|---|---|---|
|
ТП 9.2.0.0.0.0.0860 |
СКФПС-0 |
450х700 |
3,5 |
251 |
|
-01 |
СКФПС-0у |
450х700 |
3,5 |
258 |
|
-02 |
СКФПС-1 |
450х700 |
3,5 |
264 |
|
-03 |
СКФПС-2 |
450х700 |
3,5 |
272 |
|
-04 |
СКФПС-3 |
450х700 |
3,5 |
277 |
|
-05 |
СКФПС-4 |
450х700 |
3,5 |
285 |
|
-06 |
СКФПС-Б-0 |
740х1200 |
3,5 |
268 |
|
-07 |
СКФПС-Б-0у |
740х1200 |
3,5 |
276 |
|
-08 |
СКФПС-Б-1 |
740х1200 |
3,5 |
281 |
|
-09 |
СКФПС-Б-2 |
740х1200 |
3,5 |
289 |
|
-10 |
СКФПС-Б-3 |
740х1200 |
3,5 |
295 |
|
-11 |
СКФПС-Б-4 |
740х1200 |
3,5 |
302 |
Буквенная группа марки содержит обозначения:
· «СКФ**» - стойка консольная для установки консоли и фиксатора с отдельными узлами крепления,
· «***П*» - для монтажа в переходном опорном узле,
· «****С» - для монтажа на ригеле с освещением,
· Б - стойка для ригеля с базой 740х1200мм (при отсутствии - стойка для ригеля с базой 450х700мм).
Цифровая группа марки содержит обозначения:
· - 0, 1, 2, . . . вариант исполнения (типоразмер),
· у – удлиненный вариант исполнения.
Все консольные стойки СКФПС выполнены с двумя подкосами.
Все конструкции стоек защищены антикоррозийным покрытием (горячее цинкование по ГОСТ 9.307)
