Обозначение |
Марка стойки |
База ригеля, мм |
Допускаемая нагрузка, кН |
Масса стойки, кг |
|---|---|---|---|---|
|
ТП 9.2.0.0.0.0.0847 |
СКП-1 |
450х700 |
3,5 |
258 |
|
-01 |
СКП-2 |
450х700 |
3,5 |
266 |
|
-02 |
СКП-3 |
450х700 |
3,5 |
272 |
|
-03 |
СКП-4 |
450х700 |
3,5 |
279 |
|
-04 |
СКП-5 |
450х700 |
3,5 |
285 |
|
-05 |
СКП-6 |
450х700 |
3,5 |
293 |
|
-06 |
СКП-1Б |
740х1200 |
3,5 |
276 |
|
-07 |
СКП-2Б |
740х1200 |
3,5 |
284 |
|
-08 |
СКП-3Б |
740х1200 |
3,5 |
289 |
|
-09 |
СКП-4Б |
740х1200 |
3,5 |
297 |
|
-10 |
СКП-5Б |
740х1200 |
3,5 |
302 |
|
-11 |
СКП-6Б |
740х1200 |
3,5 |
310 |
Буквенная группа марки содержит обозначения:
• «СК*» - стойка консольная для установки консоли и фиксатора,
• «**П» - для монтажа в переходном опорном узле,
• Б - стойка для ригеля с базой 740х1200мм (при отсутствии - стойка для ригеля с базой 450х700мм).
Цифровая группа марки содержит обозначения:
• 1, 2, 3 . . . вариант исполнения (типоразмер).

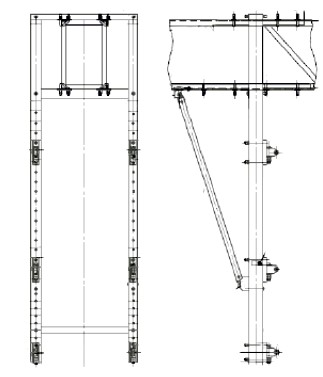

Все консольные стойки СКП выполнены с двумя подкосами.
Все конструкции стоек защищены антикоррозийным покрытием (горячее цинкование по ГОСТ 9.307)
