Обозначение |
Марка стойки |
База ригеля, мм |
Допускаемая нагрузка, кН |
Масса стойки, кг |
|---|---|---|---|---|
|
ТП 9.2.0.0.0.0.0858 |
СКФС-0 |
450х700 |
3,5 |
127 |
|
-01 |
СКФС-0у |
450х700 |
3,5 |
131 |
|
-02 |
СКФС-1 |
450х700 |
3,5 |
134 |
|
-03 |
СКФС-2 |
450х700 |
3,5 |
138 |
|
-04 |
СКФС-3 |
450х700 |
3,5 |
140 |
|
-05 |
СКФС-4 |
450х700 |
3,5 |
144 |
|
-06 |
СКФС-Б-0 |
740х1200 |
3,5 |
145 |
|
-07 |
СКФС-Б-0у |
740х1200 |
3,5 |
149 |
|
-08 |
СКФС-Б-1 |
740х1200 |
3,5 |
152 |
|
-09 |
СКФС-Б-2 |
740х1200 |
3,5 |
155 |
|
-10 |
СКФС-Б-3 |
740х1200 |
3,5 |
158 |
|
-11 |
СКФС-Б-4 |
740х1200 |
3,5 |
162 |
Буквенная группа марки содержит обозначения:
• «СКФ*» - стойка консольная для установки консоли и фиксатора с отдельными узлами крепления,
• «***С» - для монтажа на ригели с освещением,
• Б - стойка для ригеля с базой 740х1200мм (при отсутствии - стойка для ригеля с базой 450х700мм).
Цифровая группа марки содержит обозначения:
• - 0, 1, 2, . . . вариант исполнения (типоразмер),
• у – удлиненный вариант исполнения.

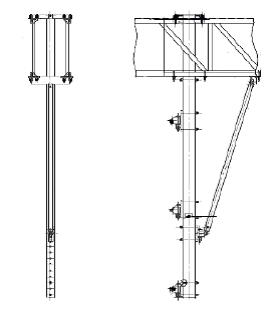

Все консольные стойки СКФС выполнены с подкосом.
Все конструкции стоек защищены антикоррозийным покрытием (горячее цинкование по ГОСТ 9.307)
