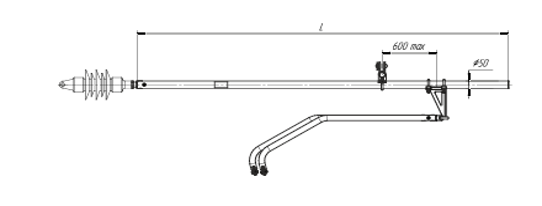

Фиксатор ФОГ — фиксатор обратный с Г-образными доп. фиксаторами применяется для неизолированных консолей постоянного тока 3,0 кВ, с литой арматурой. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с двумя контактными проводами. Фиксатор имеет 6 исполнений. Состоит из основного стержня фиксатора и 2-х дополнительных Г-образных фиксаторов , которые крепятся к основному стержню на литой стойке высотой 225мм. Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФОГ-1-3.0 | ТП 3.1.1.2.3.1.0392 | пост. | 2400 | 31,42 |
| ФОГ-2-3.0 | ТП 3.1.1.2.3.1.0392-01 | пост. | 2800 | 33,64 |
| ФОГ-3-3.0 | ТП 3.1.1.2.3.1.0392-02 | пост. | 3200 | 35,86 |
| ФОГ-4-3.0 | ТП 3.1.1.2.3.1.0392-03 | пост. | 3600 | 38,08 |
| ФОГ-5-3.0 | ТП 3.1.1.2.3.1.0392-04 | пост. | 4000 | 40,30 |
| ФОГ-6-3.0 | ТП 3.1.1.2.3.1.0392-05 | пост. | 4400 | 42.53 |
