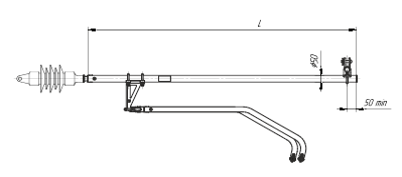

Фиксатор ФПГ — фиксатор прямой с Г-образными доп. фиксаторами применяется для неизолированных консолей постоянного тока 3,0 кВ, с литой арматурой. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с двумя контактными проводами. Фиксатор имеет 6 исполнений. Состоит из основного стержня фиксатора и 2-х дополнительных Г-образных фиксаторов , которые крепятся к основному стержню на литой стойке высотой 225мм. Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФПГ-1-3.0 | ТП 3.1.1.1.3.1.0389 | пост. | 1900 | 28,68 |
| ФПГ-2-3.0 | ТП 3.1.1.1.3.1.0389-01 | пост. | 2300 | 30,90 |
| ФПГ-3-3.0 | ТП 3.1.1.1.3.1.0389-02 | пост. | 2700 | 33,13 |
| ФПГ-4-3.0 | ТП 3.1.1.1.3.1.0389-03 | пост. | 3100 | 35.35 |
| ФПГ-5-3.0 | ТП 3.1.1.1.3.1.0389-04 | пост. | 3500 | 37,57 |
| ФПГ-6-3.0 | ТП 3.1.1.1.3.1.0389-05 | пост. | 3900 | 39.79 |
