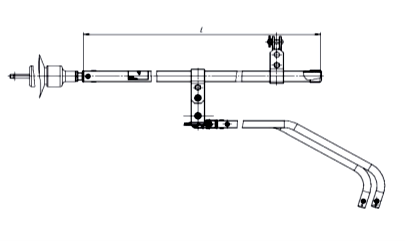

Фиксатор ФПГ-3.0 — фиксатор прямой с Г-образным идоп. фиксаторами применяется для неизолированных консолей постоянного тока 3,0 кВ, со штампованой арматурой. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с двумя контактными проводами. Фиксатор имеет 6 исполнений. Состоит из основного стержня фиксатора и 2-х дополнительных Г-образных фиксаторов , которые крепятся к основному стержню на штампованой стойке высотой 225мм. Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФПГ-1-3.0 | ТП 03.14.000 | пост. | 1900 | 26,6 |
| ФПГ-2-3.0 | ТП 03.14.000-01 | пост. | 2300 | 28,9 |
| ФПГ-3-3.0 | ТП 03.14.000-02 | пост. | 2700 | 31,1 |
| ФПГ-4-3.0 | ТП 03.14.000-03 | пост. | 3100 | 33,3 |
| ФПГ-5-3.0 | ТП 03.14.000-04 | пост. | 3500 | 35,5 |
| ФПГ-6-3.0 | ТП 03.14.000-05 | пост. | 3900 | 37,7 |
