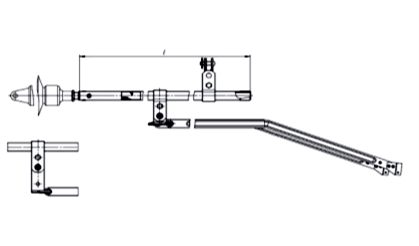

Фиксатор ФП-3.0 — фиксатор прямой применяется для неизолированных консолей постоянного тока 3,0 кВ, со штампованой арматурой. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с двумя контактными проводами. Фиксатор имеет 12 исполнений. Состоит из основного стержня фиксатора и 2-х дополнительных фиксаторов , которые крепятся к основному стержню на штампованой стойке высотой 155мм или 225мм (содержит литеру "у" в марке фиксатора). Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФП-1-3.0 | ТП 03.08.000 | пост. | 1100 | 15,0 |
| ФП-2-3.0 | ТП 03.08.000-01 | пост. | 1500 | 16,5 |
| ФП-3-3.0 | ТП 03.08.000-02 | пост. | 1900 | 18,0 |
| ФП-4-3.0 | ТП 03.08.000-03 | пост. | 2300 | 19,5 |
| ФП-5-3.0 | ТП 03.08.000-04 | пост. | 2700 | 26,2 |
| ФП-6-3.0 | ТП 03.08.000-05 | пост. | 3100 | 28,4 |
| ФП-1у-3.0 | ТП 03.08.000-06 | пост. | 1100 | 15,8 |
| ФП-2у-3.0 | ТП 03.08.000-07 | пост. | 1500 | 17,3 |
| ФП-Зу-3.0 | ТП 03.08.000-08 | пост. | 1900 | 18,8 |
| ФП-4у-3.0 | ТП 03.08.000-09 | пост. | 2300 | 19,6 |
| ФП-5у-3.0 | ТП 03.08.000-10 | пост. | 2700 | 27,0 |
| ФП-6у-3.0 | ТП 03.08.000-11 | пост. | 3100 | 29,2 |
