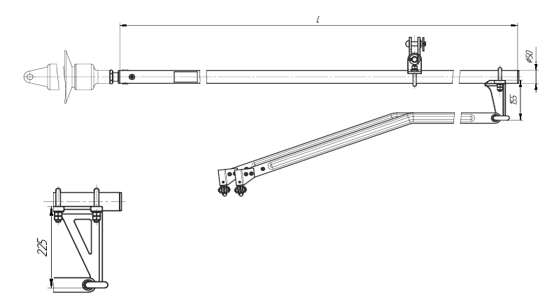

Фиксатор ФП-3,0 — фиксатор прямой применяется для неизолированных консолей постоянного тока 3,0 кВ. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с двумя контактными проводами. Фиксатор имеет 12 исполнений. Состоит из основного стержня фиксатора (труба ø 42мм) и 2-х дополнительных фиксаторов , которые крепятся к основному стержню на литой стойке высотой 155мм или 225мм (содержит литеру "у" в марке фиксатора). Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФП-1-3,0 | ТП 3.1.1.1.1.1.0360 | пост. | 1100 | 14,45 |
| ФП-2-3,0 | ТП 3.1.1.1.1.1.0360-01 | пост. | 1500 | 15,95 |
| ФП-3-3,0 | ТП 3.1.1.1.1.1.0360-02 | пост. | 1900 | 17,45 |
| ФП-4-3,0 | ТП 3.1.1.1.1.1.0360-03 | пост. | 2300 | 18,95 |
| ФП-1у-3,0 | ТП 3.1.1.1.1.1.0360-04 | пост. | 1100 | 15,37 |
| ФП-2у-3,0 | ТП 3.1.1.1.1.1.0360-05 | пост. | 1500 | 15,38 |
| ФП-Зу-3,0 | ТП 3.1.1.1.1.1.0360-06 | пост. | 1900 | 15,39 |
| ФП-4у-3,0 | ТП 3.1.1.1.1.1.0360-07 | пост. | 2300 | 15,4 |
| ФП-5-3,0 | ТП 3.1.1.1.1.1.0360-08 | пост. | 2700 | 25,54 |
| ФП-6-3,0 | ТП 3.1.1.1.1.1.0360-09 | пост. | 3100 | 27,76 |
| ФП-5у-3,0 | ТП 3.1.1.1.1.1.0360-10 | пост. | 2700 | 26,48 |
| ФП-6у-3,0 | ТП 3.1.1.1.1.1.0360-11 | пост. | 3100 | 28,7 |
