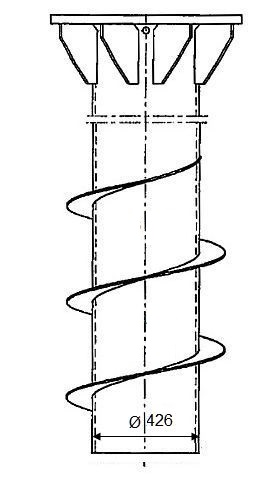

Винтовые сваи СВТ-426 применяют для многолетнемерзлых грунтов. Они состоят из ствола, лопасти и опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 426 мм с диаметром лопасти 600 мм. Длина свай принята 4,5; 6,0 и 8,0 м.
|
№ |
Обозначение |
Условное обозначение (марка) |
Длина L, мм |
Диаметр ствола D, мм |
Диаметр лопасти Dл, мм |
Несущая способность, тм |
Масса, кг |
|---|---|---|---|---|---|---|---|
|
16 |
3015-2-3.0.00 |
СВТ-426-4,5-150 (СВТ-426-4,5-150С) |
4525 |
426 |
600 |
15 |
553,08 |
|
17 |
-01 |
СВТ-426-4,5-180 (СВТ-426-4,5-180С) |
4530 |
18 |
657,68 |
||
|
18 |
-02 |
СВТ-426-6,0-150 {СВТ-426-6,0-150С) |
6025 |
426 |
600 |
15 |
706,96 |
|
19 |
-03 |
СВТ-426-6,0-180 (СВТ-426-6,0-180С) |
6030 |
18 |
842,34 |
||
|
20 |
-04 |
СВТ-426-8,0-150 (СВТ-426-8,0-150С] |
8025 |
426 |
600 |
15 |
1071,58 |
|
21 |
-05 |
СВТ-426-8,0-180 (СВТ-426-8,0-1800 |
8030 |
18 |
1279,88 |
В узле соединения винтовой сваи со стойкой между их опорными плитами устанавливают изолирующую пластину, а также верхнюю и нижнюю изолирующие втулки.
Стойки консольных опор контактной сети устанавливают непосред¬ственно на опорную плиту винтовых свай и прикрепляются с помощью четырех болтов МЗ6, стойки жестких поперечин - болтами М42.
Для винтовых свай, предназначенных для эксплуатации при температуре ниже минус 45 С, в маркировке указана буква «С» - северное исполнение.
