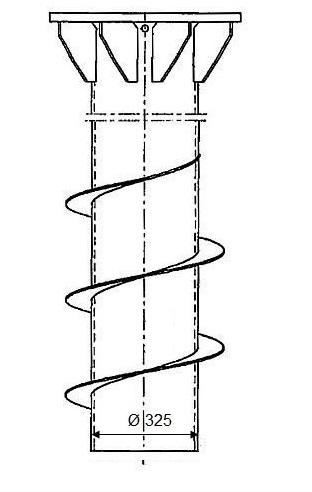

Винтовые сваи СВТ применяют для талых грунтов. Они состоят из ствола, лопасти и опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 325 с диаметром лопасти 480 мм. Длина свай принята 4,5; 6,0 и 8,0 м.
|
Обозначение |
Условное обозначение (марка) |
Длина L, мм |
Диаметр ствола D, мм |
Диаметр лопасти Dл, мм |
Несущая способность М, тм |
Масса, кг |
|---|---|---|---|---|---|---|
|
3015-2-1.0.00 |
CBM-325-4,5-120 (СВТ-325-4,5-120С) |
4525 |
325 |
480 |
12 |
435,22 |
|
-01 |
СВТ-325-4,5-150 (СВТ-325-4,5-150С) |
4525 |
15 |
504,90 |
||
|
-02 |
СВТ-325-6,0-120 (СВТ-325-б,0-120С) |
6025 |
325 |
480 |
12 |
551,74 |
|
-03 |
СВТ-325-6,0-150 (СВТ-325-6,0-150С) |
6025 |
15 |
673,84 |
||
|
-04 |
СВТ-325-8,0-120 [СВТ-325-8,0-120С) |
8025. |
325 |
480 |
12 |
707,10 |
|
-05 |
СВТ-325-8,0-150 (СВТ-325-8,0-150С) |
8025 |
15 |
829,10 |
Стойки консольных опор контактной сети устанавливают непосредственно на опорную плиту винтовых свай и прикрепляются с помощью четырех болтов МЗ6, стойки жестких поперечин - болтами М42.
В узле соединения винтовой сваи со стойкой между их опорными пли¬тами устанавливают изолирующую пластину, а также верхнюю и нижнюю изолирующие втул¬ки.
Для винтовых свай, предназначенных для эксплуатации при температуре ниже минус 45 С, в маркировке указана буква «С» - северное исполнение.
